Si estás planificando el montaje grúas camión, esta guía te ayudará a ejecutarlo con seguridad, eficiencia y plena conformidad normativa. Además, pondremos el enfoque en criterios técnicos reales, tiempos de taller y pruebas de aceptación que usamos en Hidroelevadores Herrero, con más de 50 años de experiencia y distribución oficial Palfinger. Puedes consultar también nuestra Fabricación de carrocerías industriales.
Preparación y requisitos previos para el montaje de grúas sobre camión
Antes de entrar en taller, conviene validar el vehículo base. En primer lugar, comprueba MMA/MMA Técnica, capacidad de carga y estado del bastidor. Asimismo, mide distancias clave (entre ejes, voladizos y altura de bancada) y localiza los puntos de anclaje recomendados por el fabricante del chasis. Por otro lado, revisa interferencias con depósitos, baterías, tomas de fuerza y escapes para planificar reubicaciones.
En documentación y permisos, es esencial prever la ITV de reforma (Real Decreto 866/2010 y Manual de Reformas), la conformidad con UNE-EN 12999 (grúas de carga), el marcado CE de la máquina (RD 1644/2008) y las obligaciones de uso seguro (RD 1215/1997). Además, prepara proyecto técnico si procede, certificados del carrocero, manuales y placas. Igualmente, alinea prevención de riesgos: procedimientos de izado, señalización y EPI.
Respecto a herramientas, utiliza grúa puente o pórtico auxiliar, gatos y caballetes de seguridad, útiles de sujeción, llaves dinamométricas calibradas, galgas de nivelación, taladros de columna y protección anticorrosiva. Asimismo, equipa al equipo con EPI: casco, guantes anticorte, gafas y arnés cuando haya riesgo de caída.
Checklist previa de montaje grúas camión
- Verificar ficha técnica, medidas y reparto de cargas previsto.
- Confirmar TDF/PTO y caudal de bomba adecuados.
- Asegurar ausencia de fisuras o corrosión en bastidor.
- Reservar kits de fijación homologados (clase 10.9/12.9) y consumibles.
- Bloquear agenda de ITV y preparar certificados del instalador.
- Validar espacio para estabilizadores y topes de recorrido.
Montaje grúas camión: pasos clave de instalación estructural

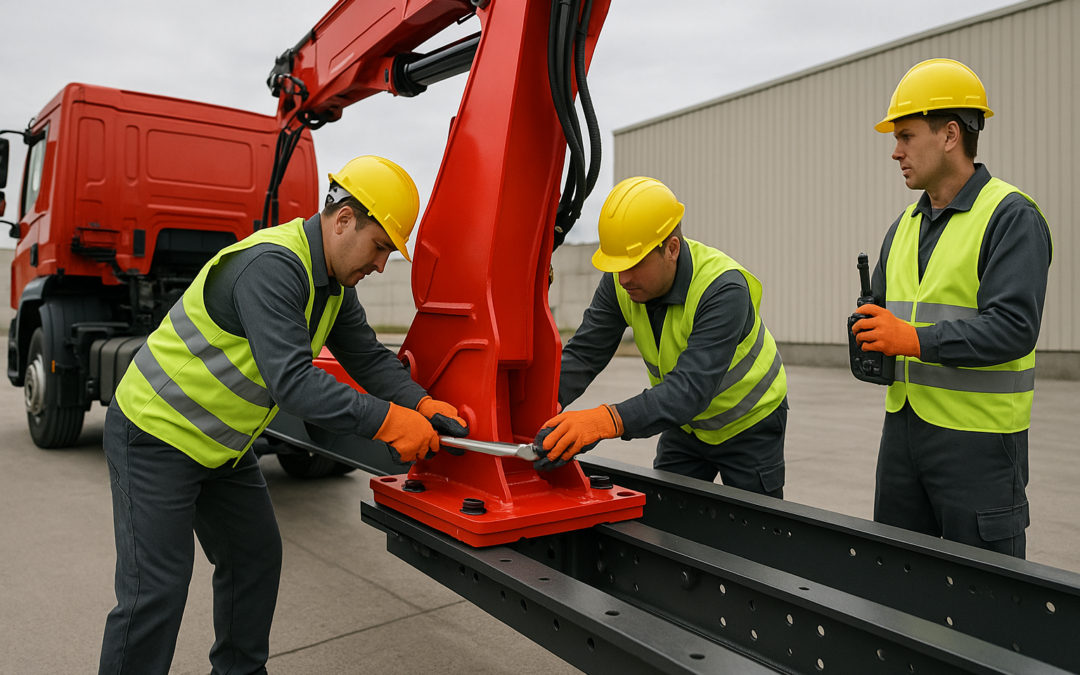

Para la colocación y alineado del soporte y bancada, ubica la pluma según plano del fabricante y el reparto de cargas sobre ejes. Después, nivela con calzos o placas de ajuste, asegurando tolerancias de paralelismo en ambas vigas. A continuación, marca y taladra con plantilla, evitando cortes térmicos en el bastidor. Finalmente, aplica el par de apriete por fases y en cruz, según especificación. Puede ver ejemplos de nuestros proyectos en Trabajos realizados.
En la fijación y anclajes, emplea espárragos de alta resistencia, tuercas autoblocantes y arandelas cónicas o planas templadas. Asimismo, controla la calidad del taladro y desbarbado, y aplica antigripante donde recomiende el fabricante. Por otro lado, registra par final, lote de tornillería y responsable de apriete; esto agiliza auditorías y posventa. Cuando la solución exija placas intermedias, considera tratamientos de aislamiento galvánico si combinas acero y aluminio.
Para la integración con la carrocería, define cierres perimetrales, pasajes de latiguillos y protecciones. Además, sella pasos con masillas elásticas, protege cordones de soldadura y aplica recubrimientos C3–C4 con imprimación rica en zinc. Así mismo, protege interior de perfiles con ceras. Con ello, alargas la vida útil y reduces el coste total de propiedad.
Alineado y pares en montaje grúas camión
- Nivela la bancada ≤1 mm/m de desviación.
- Aprieta en tres fases (30%–70%–100%) y re-verifica tras 24 h.
- Usa llaves dinamométricas calibradas y registra valores.
- Reaprieta tras las primeras 8–10 horas de trabajo.
Selección de equipo y accesorios (ej.: soluciones Palfinger)
Al elegir modelo, define alcance, carga útil del camión y radio de trabajo habitual. Por ejemplo, una Palfinger PK con 20–24 tm puede cubrir distribución de materiales de construcción con radios de 12–16 m, manteniendo margen de estabilidad. Además, dimensiona estabilizadores, apoyos traseros y carrera útil en función del tipo de obra y suelos.
En accesorios, valora mandos remotos con funciones de seguridad, sistemas de control de estabilidad (p. ej., HPSC), cestas homologadas, tronzadoras o cabrestantes. Asimismo, planifica tomas hidráulicas auxiliares y protecciones de latiguillos. Por otro lado, estudia el impacto en tara y reparto de masas para cumplir normativa de circulación.
Respecto a soporte técnico, elegir una marca oficial con red autorizada aporta garantías, disponibilidad de recambios y formación certificada. Además, simplifica auditorías, acorta tiempos de inactividad y mejora el valor residual. En Hidroelevadores Herrero integramos soluciones Palfinger y asesoramos en el mejor equilibrio capacidad–peso, incluido el coste integral del montaje grúas camión.
Mantenimiento, pruebas y servicios post-montaje
Tras el montaje, ejecuta pruebas funcionales e hidráulicas: presión nominal, caudal, detección de fugas con paño o spray y verificación de válvulas de seguridad. Además, realiza prueba de carga certificada conforme a UNE-EN 12999 y documenta curvas. Por otro lado, inspecciona estabilizadores, final de carrera y dispositivos de emergencia. Más información sobre nuestros servicios técnicos en Reparación y mantenimiento.
En la puesta en marcha, entrega manuales, esquemas y certificado de conformidad. Asimismo, forma al operador en puntos de engrase, chequeos diarios y procedimiento de estacionamiento seguro. Entonces, planifica el primer reapriete y revisiones de rodaje.
Pruebas de carga y seguridad en montaje grúas camión
- Ensayo estático y dinámico al 100–110% con lastre medido.
- Verificación de alarmas y limitadores de momento.
- Chequeo de sellados, pares y estanqueidad final.
En mantenimiento preventivo, fija intervalos por horas/meses: engrase, filtros, revisión de latiguillos y casquillos. Además, utiliza listas de comprobación y KPIs de flota (tiempo medio de reparación, disponibilidad, coste/hora). Por último, considera contratos de servicio con respuesta prioritaria y repuesto programado; reducirás paradas y mejorarás la seguridad.
Preguntas frecuentes (FAQ)
¿Cuánto tarda el montaje de una grúa sobre camión y qué factores lo afectan?
Normalmente, el plazo va de 3 a 10 días laborables. Depende de la complejidad del equipo, la carrocería, la disponibilidad de kits y la planificación de ITV. Además, influyen accessories, pintura y pruebas de carga. En proyectos llave en mano de montaje grúas camión, el plazo se coordina con fabricación de carrocería.
¿Qué homologaciones y documentación necesito tras el montaje para circular con la grúa instalada?
Necesitas reforma en ITV con proyecto o certificado según el caso, marcado CE de la grúa, manuales, placas y declaración del instalador. Asimismo, se requiere cumplimiento de UNE-EN 12999 y RD 1215/1997 para uso laboral. Además, conviene portar informe de reparto de cargas y certificado de pruebas.
¿Ofrecéis servicio integral (fabricación de carrocería + montaje + mantenimiento) y garantía postinstalación?
Sí. En Hidroelevadores Herrero ofrecemos servicio integral: diseño y fabricación de carrocería, montaje grúas camión, legalización, pruebas y contratos de mantenimiento. Además, trabajamos con red oficial Palfinger, recambios originales y garantía postinstalación para maximizar disponibilidad y seguridad. Consulta nuestra página de Contacto.
